初學者如何快速看懂鋼結構設計圖紙
作者：廣州鋼構 來源：本站 發表時間：2016/7/22 11:02:26 查看：次

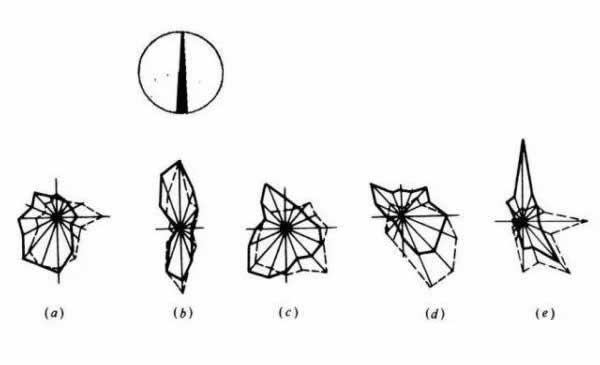

對于很多新手來說，給你一張圖紙，更多的是會不知所措、沒有頭緒；不管是安裝技術工或造價員，看懂圖紙都是一個必要的基礎。圖紙中有成千上萬的線條與標注組成，一些細微的差異所代表的含義就千差萬別。今天就跟著廣州鋼結構小編一起來看看圖紙中基本的標識符。

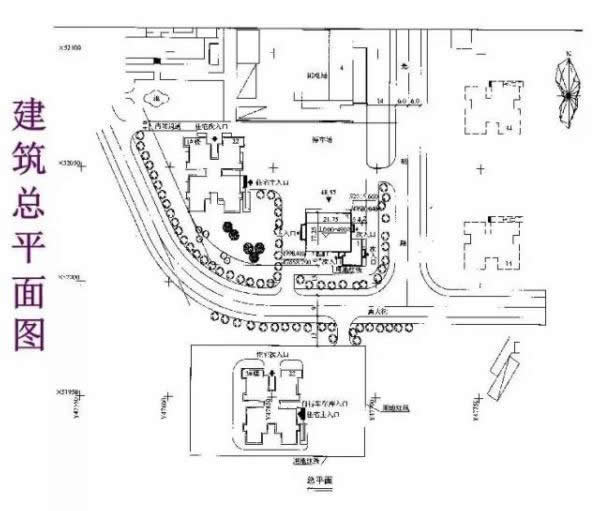

一張標準的圖紙尺寸以毫米mm為單位，圖樣與實物大小尺寸之比如下：

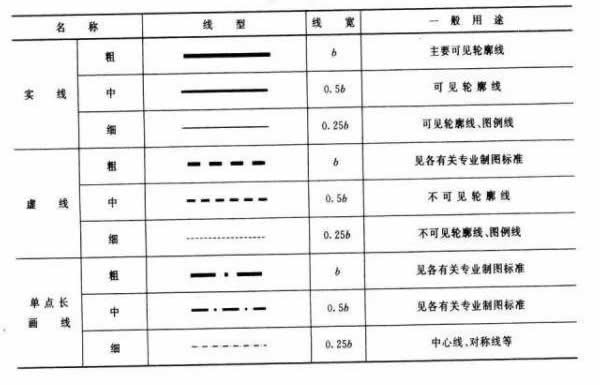

構圖中所用到的線型種類及其用途：

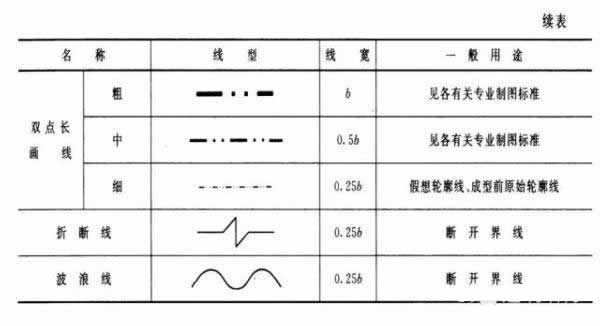

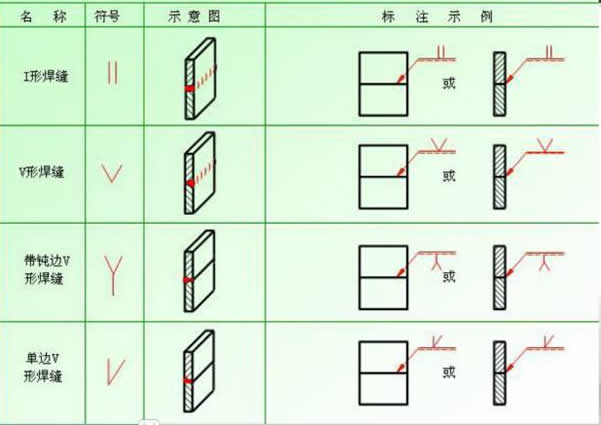

焊接是鋼結構各構件鏈接的主要核心，構件的種類不同所用的焊接模式也不同，對應的焊接符號的有所差異，小編整理出如下內容：
當然，一張圖紙所包含的內容遠遠不止這些，這只是基礎，更深層次的知識我們后期會按時的更新。需要學習的朋友，可以時刻關注著廣州鋼結構。
