探討鋼結構建筑蠶繭大廈的抗震設計
作者：廣州鋼構 來源：本站 發表時間：2016/9/27 14:02:24 查看：次

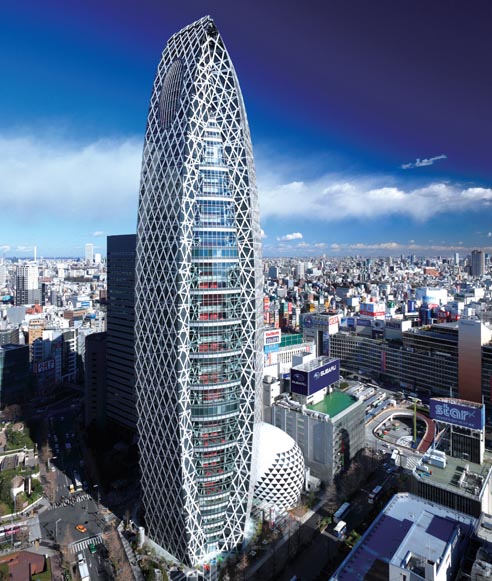

日本COCOON工程為明框異形單元式玻璃幕墻，建筑造型酷似纏繞著白色蠶絲的繭，故大廈命名為COCOON。其創意為：服裝是從絲綢中來，學生學有所成之后會像春蠶那樣破繭而出。
大廈分為兩部分，分別由50層的塔樓和底部6層圓形商業會展大廳組成。塔樓由3面鋼架結構包圍處于中央位置的“內核”，主體框架是鋼鐵斜格結構，其表層還且一層與主體鋼架結構沒有關系的外掛護網。當外力作用于這種斜格結構時，大廈產生搖擺，這時從一個支點承受的沖擊力會被分散到上下左右的各個支點中，整個大廈的承受的外力就分散開了，晃動也隨之被吸引。這種結構不但可以提高抗震的強度，對于風力所引起的晃動也能有效吸收。
大廈的地基結構很堅固，先由36根直徑為2.5米、長為16米的鋼樁打入地下深處，然后在上面鋪有1米厚的基礎墊層，在基礎墊層上面，正對大廈地下的混凝土有3.8米之厚。
塔樓高達200多米，對于大廈頂部的人來說，一旦發生意外是不容易逃生的。為此，大廈頂部還特別設計了一個可開閉的緊急援救平臺，用于直升飛機進行救援活動。這個平臺平時處于關閉狀態，一旦有需要，只需要7分鐘就可以要打開。但平臺可承受的重量不多，直升飛機不能降落在這個平臺上，只能進行懸空救援。
200多米的塔樓從3個方向被主體鋼架斜格所包圍，這3個主體鋼架只在大廈的上部連成一體，而在下部則是分開的，三足鼎立于地基之上。這個設計獨特的外殼使大廈有了很高的建筑強度，外殼包圍的“內核”結構的中間部分則連接著可以吸引橫向晃動作用的壓減震器裝置。因外力引起的晃動，大約有30%可以被這一裝置所吸引，其它70%會被包括地基地內的其它建筑構件吸收。
通過嚴格的性能檢測；設計性能：
1、耐風壓性能：使用年限按100年考慮，風壓最大值(風洞實驗結果摘錄)，頂部+3000,-6220 N/m2 (+306,-635 kgf/m2) ;
2、層間變位追隨性：1/1000以下;
3、耐震性能：小型地震要求基本上無需修補就可繼續使用，中型地震要求只需補膠就可繼續使用，大型地震要求幕墻部件不發生脫落現象;
4、水密性能：在脈動平均值 1920 N/m2(196kg/m2)和脈動上限值 2670 N/m2(196kg/m2)條件下不發生漏水;
5、氣密性能：壓力差10Pa漏氣量在0.01m3/h.m2以下，壓力差100Pa漏氣量在0.1m3/h.m2以下。
大廈分為兩部分，分別由50層的塔樓和底部6層圓形商業會展大廳組成。塔樓由3面鋼架結構包圍處于中央位置的“內核”，主體框架是鋼鐵斜格結構，其表層還且一層與主體鋼架結構沒有關系的外掛護網。當外力作用于這種斜格結構時，大廈產生搖擺，這時從一個支點承受的沖擊力會被分散到上下左右的各個支點中，整個大廈的承受的外力就分散開了，晃動也隨之被吸引。這種結構不但可以提高抗震的強度，對于風力所引起的晃動也能有效吸收。
大廈的地基結構很堅固，先由36根直徑為2.5米、長為16米的鋼樁打入地下深處，然后在上面鋪有1米厚的基礎墊層，在基礎墊層上面，正對大廈地下的混凝土有3.8米之厚。
塔樓高達200多米，對于大廈頂部的人來說，一旦發生意外是不容易逃生的。為此，大廈頂部還特別設計了一個可開閉的緊急援救平臺，用于直升飛機進行救援活動。這個平臺平時處于關閉狀態，一旦有需要，只需要7分鐘就可以要打開。但平臺可承受的重量不多，直升飛機不能降落在這個平臺上，只能進行懸空救援。
200多米的塔樓從3個方向被主體鋼架斜格所包圍，這3個主體鋼架只在大廈的上部連成一體，而在下部則是分開的，三足鼎立于地基之上。這個設計獨特的外殼使大廈有了很高的建筑強度，外殼包圍的“內核”結構的中間部分則連接著可以吸引橫向晃動作用的壓減震器裝置。因外力引起的晃動，大約有30%可以被這一裝置所吸引，其它70%會被包括地基地內的其它建筑構件吸收。
通過嚴格的性能檢測；設計性能：
1、耐風壓性能：使用年限按100年考慮，風壓最大值(風洞實驗結果摘錄)，頂部+3000,-6220 N/m2 (+306,-635 kgf/m2) ;
2、層間變位追隨性：1/1000以下;
3、耐震性能：小型地震要求基本上無需修補就可繼續使用，中型地震要求只需補膠就可繼續使用，大型地震要求幕墻部件不發生脫落現象;
4、水密性能：在脈動平均值 1920 N/m2(196kg/m2)和脈動上限值 2670 N/m2(196kg/m2)條件下不發生漏水;
5、氣密性能：壓力差10Pa漏氣量在0.01m3/h.m2以下，壓力差100Pa漏氣量在0.1m3/h.m2以下。
